Phối hợp MEP khi thi công nội thất: Điện, nước và điều hòa

Trả lời nhanh: Phối hợp MEP khi thi công nội thất là việc chồng khớp mặt bằng nội thất với hệ điện, cấp thoát nước, điều hòa – thông gió và các hệ kỹ thuật liên quan trước khi đóng trần, ốp tường hoặc sản xuất đồ gỗ. Mục tiêu là mỗi ổ cắm, đầu chờ, miệng gió, cửa thăm và thiết bị đều đúng vị trí, có thể vận hành, bảo trì và nghiệm thu.

Cập nhật ngày 02/10/2026 bởi UPhome. Thiết kế và thi công hệ kỹ thuật phải do người có chuyên môn thực hiện, tuân thủ hồ sơ dự án và quy định áp dụng.

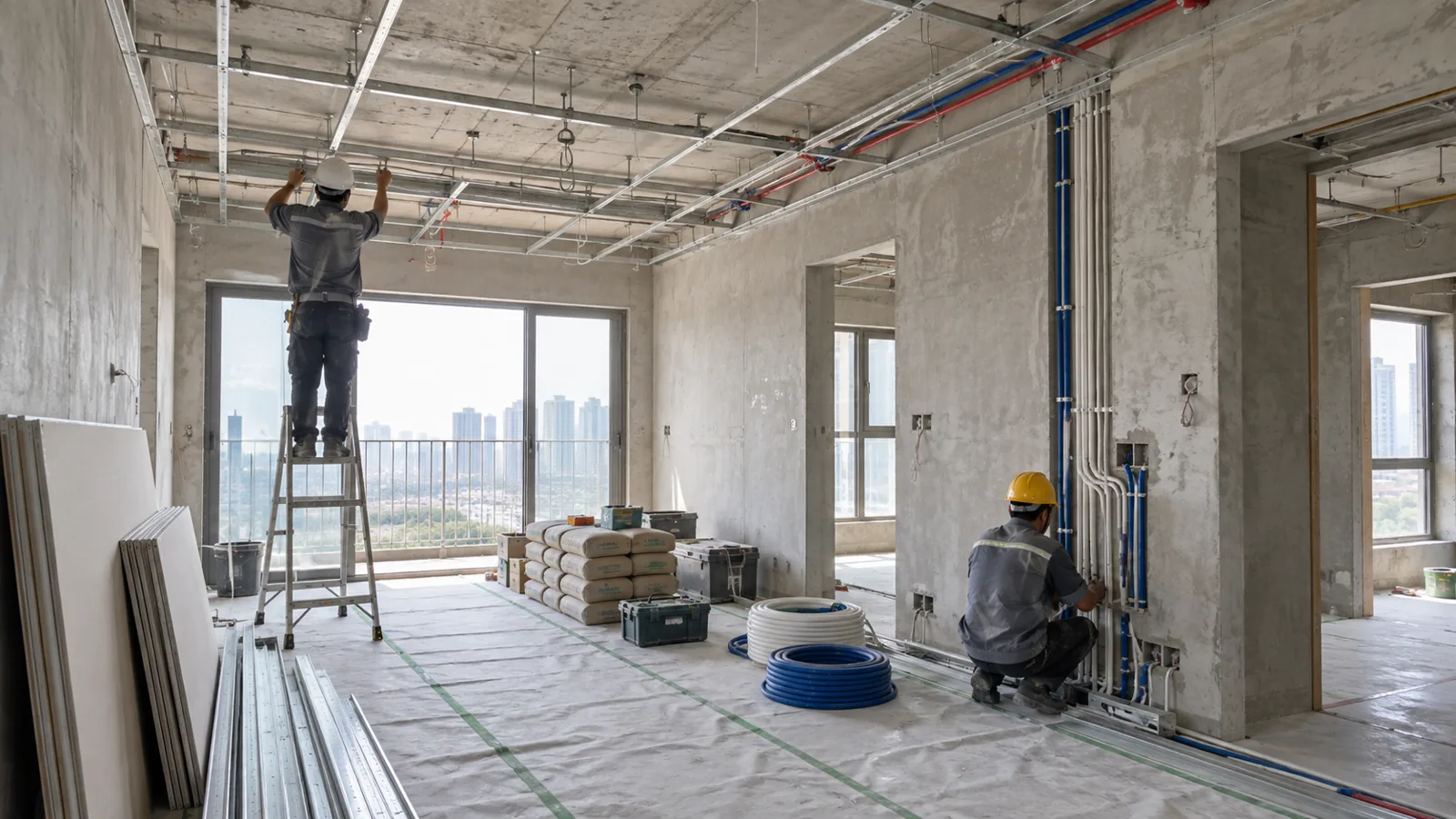

Phối hợp MEP khi thi công nội thất hiệu quả giúp giảm khoan cắt và thay đổi tại công trường.

MEP trong nội thất gồm những gì?

MEP là cách gọi nhóm hệ cơ khí, điện và cấp thoát nước. Trong nhà ở, phạm vi thường gặp gồm nguồn điện và chiếu sáng, ổ cắm, mạng – truyền hình, điều hòa, hút mùi, quạt thông gió, cấp nước, thoát nước và bình nóng lạnh. Tùy công trình còn có báo cháy, chữa cháy, khí gas, nhà thông minh hoặc âm thanh.

Nội thất không tách rời các hệ này. Một tủ bếp có thể chứa ổ cắm, đường cấp thoát, máy rửa bát, bếp, lò, hút mùi và đèn. Nếu sản xuất tủ trước khi chốt kích thước thiết bị và đầu chờ, công trường dễ phải khoét cắt, nối dài hoặc tháo làm lại.

6 đầu vào phải chốt trước khi phối hợp

Phối hợp MEP khi thi công nội thất phải dùng cùng hệ mốc và cùng phiên bản bản vẽ.

Quy trình phối hợp MEP khi thi công nội thất

Bước 1: Khảo sát và khóa mốc

Đo lại mặt bằng, cao độ sàn – trần, vị trí trục kỹ thuật và đầu chờ hiện có. Mỗi nhóm phải dùng cùng một hệ mốc. Ảnh hiện trạng nên kèm chú thích vị trí và thời gian để đối chiếu sau khi che kín.

Bước 2: Chồng bản vẽ

Đặt mặt bằng nội thất, trần, đèn, điều hòa, điện và nước trên cùng hệ tọa độ. Đánh dấu xung đột theo vị trí, cao độ và khoảng bảo trì. Bản vẽ cần thể hiện không chỉ điểm đặt mà cả tuyến đi và kích thước thiết bị.

Bước 3: Lập ma trận thiết bị

Mỗi thiết bị có một dòng gồm: mã, khu vực, kích thước, công suất, nguồn, đầu cấp – thoát, yêu cầu thông gió, cao độ và bên chịu trách nhiệm cung cấp. Ma trận này giúp đội nội thất, điện nước và nhà cung cấp thiết bị cùng dùng một dữ liệu.

Bước 4: Duyệt shop drawing

Shop drawing phải đủ chi tiết để thi công: khoảng cách tới tường, cao độ, mặt cắt, vị trí xuyên tủ và cửa thăm. Thay đổi sau duyệt phải có ghi nhận vì có thể ảnh hưởng đồ gỗ đang sản xuất.

Bước 5: Kiểm tra trước khi che kín

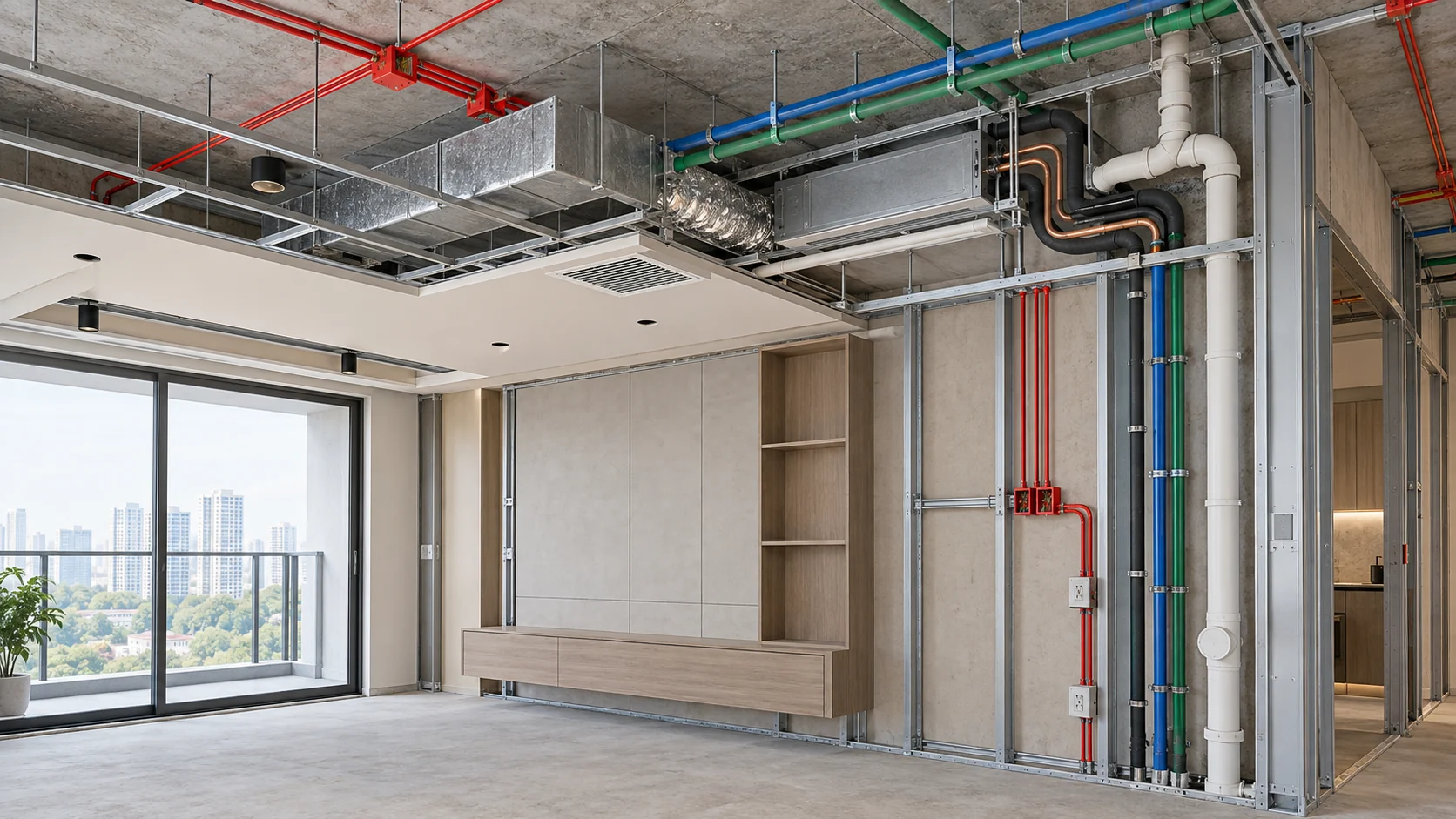

Trước khi đóng trần, ốp tường hoặc lắp hậu tủ, kiểm tra tuyến dây, ống, mối nối, giá đỡ, nhãn mạch và khả năng tiếp cận. Thử kín, thử thoát, thử điện hoặc vận hành theo hồ sơ và hướng dẫn chuyên môn của từng hệ.

Bước 6: Hoàn công và bàn giao

Cập nhật vị trí thực tế lên bản vẽ hoàn công, chụp ảnh các tuyến bị che, lưu mã thiết bị và hướng dẫn sử dụng. Hồ sơ bàn giao giúp chủ nhà sửa chữa mà không phải dò hoặc đục phá.

Các điểm xung đột thường gặp

Tủ bếp với điện và nước

Ổ cắm không nên đặt đúng sau thân thiết bị nếu nhà sản xuất yêu cầu khoảng thoáng hoặc vị trí truy cập khác. Đầu cấp, thoát và van cần nằm trong khoang có thể mở để kiểm tra. Ống thoát phải có tuyến và độ dốc phù hợp; lỗ xuyên tủ cần được bịt, bo và chống ẩm.

Trần với điều hòa và đèn

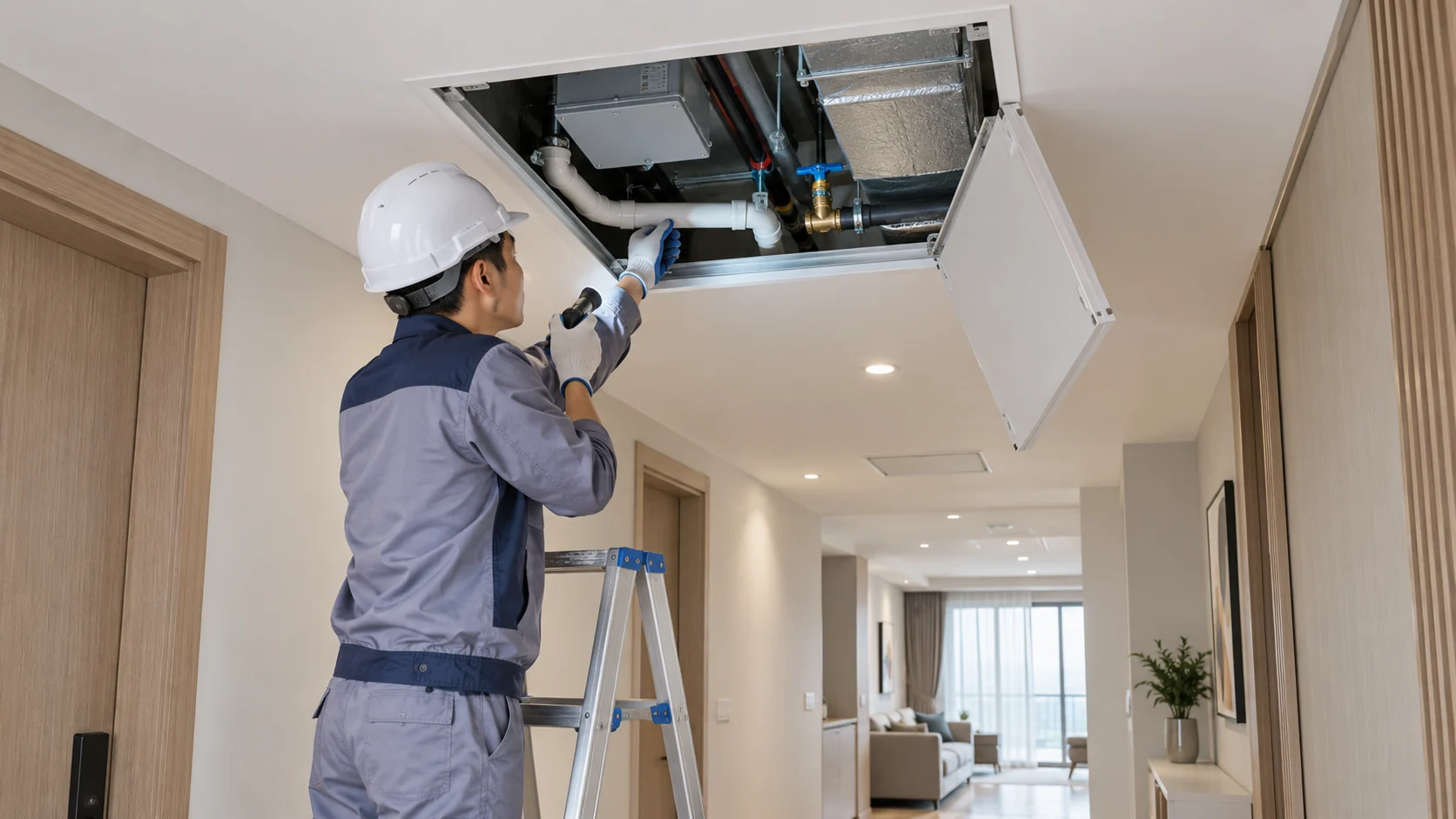

Miệng gió, ống gió, đèn, ray rèm và khung trần thường tranh cùng một khoảng cao độ. Cửa thăm phải đủ để bảo trì thiết bị, không chỉ đủ nhìn. Luồng gió cũng không nên thổi trực tiếp vào vị trí ngồi hoặc làm rèm rung.

Vách ốp với ổ cắm và công tắc

Cần chốt độ dày hoàn thiện để mặt thiết bị không bị thụt hoặc nhô. Ổ cắm sau tủ phải có mục đích rõ ràng và còn khả năng tiếp cận. Vị trí công tắc cần kiểm tra với chiều mở cửa và cánh tủ.

Phòng tắm với đồ gỗ và chống thấm

Không tự ý khoan xuyên vùng chống thấm nếu chưa có giải pháp xử lý. Tủ lavabo cần tránh che van khóa và điểm vệ sinh siphon. Thiết bị điện trong khu vực ẩm phải được chọn và lắp theo hồ sơ kỹ thuật phù hợp.

Căn cứ kỹ thuật cần tham chiếu

Thông tư 20/2014/TT-BXD ban hành QCVN 12:2014/BXD về hệ thống điện của nhà ở và nhà công cộng. Trong hồ sơ dự án, nhóm thiết kế còn có thể tham chiếu các tiêu chuẩn phù hợp như TCVN 7447 về hệ thống lắp đặt điện hạ áp, TCVN 9206 và TCVN 9207 về thiết bị và đường dẫn điện, TCVN 4513 về cấp nước và TCVN 4474 về thoát nước. Việc áp dụng phải căn cứ loại công trình, phiên bản tài liệu, hồ sơ được duyệt và ý kiến người có chuyên môn.

Gia chủ nên yêu cầu bản vẽ thể hiện rõ mạch, tải, tuyến ống, cao độ và phạm vi trách nhiệm. Không nên dùng danh sách tiêu chuẩn như một checklist thay cho tính toán kỹ thuật tại công trình.

Checklist nghiệm thu trước khi lắp đồ gỗ

• Đối chiếu mã thiết bị, công suất và kích thước thực tế.
• Kiểm tra ổ cắm, công tắc, đầu chờ không bị che bởi tủ hoặc cánh.
• Kiểm tra nguồn riêng và thiết bị bảo vệ theo hồ sơ điện.
• Thử cấp nước, thoát nước và ghi nhận kết quả.
• Chụp ảnh tuyến dây, ống và mối nối trước khi che kín.
• Đánh dấu cửa thăm, van khóa và vị trí cần bảo trì.
• Cập nhật thay đổi vào shop drawing và hồ sơ hoàn công.
• Chỉ sản xuất hoặc lắp hạng mục phụ thuộc sau khi mốc đã được xác nhận.

Việc này nên gắn với quy trình thi công nội thất, checklist nghiệm thu nội thất và hướng dẫn về các lỗi thi công thường gặp.

Sau nghiệm thu, hồ sơ phối hợp MEP khi thi công nội thất cần được lưu cùng bản vẽ hoàn công.

Mỗi cuộc họp phối hợp MEP khi thi công nội thất phải ghi rõ phiên bản bản vẽ và người chịu trách nhiệm xử lý xung đột.

Khi thiết bị thay đổi, phối hợp MEP khi thi công nội thất cần được thực hiện lại trước khi thi công phần liên quan.

Hồ sơ phối hợp MEP khi thi công nội thất nên được bàn giao cùng ảnh tuyến dây ống bị che kín.

Câu hỏi thường gặp

Khi nào phải chốt MEP?

Nên chốt sau khi xác định mặt bằng nội thất và thiết bị chính, nhưng trước khi đi dây ống, đóng trần, ốp tường và sản xuất các tủ phụ thuộc đầu chờ.

Ai chịu trách nhiệm phối hợp?

Cần chỉ định một đầu mối điều phối hồ sơ. Tuy nhiên từng bộ môn vẫn chịu trách nhiệm chuyên môn với thiết kế và thi công của mình; phạm vi phải ghi rõ trong hợp đồng.

Có cần bản vẽ hoàn công cho nhà ở không?

Nên có. Bản vẽ và ảnh tuyến bị che giúp bảo trì, sửa chữa và nâng cấp thiết bị an toàn, ít đục phá hơn.
